沉淀池刮泥机适用于给排水工程中水厂或污水处理厂直径一般不大于20m的辐流式（圆形）沉淀池的污泥刮集和排除。中心传动刮泥机可应用于城市、化工、轻纺、冶金等行业的污水处理工程中。其结构合理、操作维修方便，是一种较理想的污水处理工程配套。

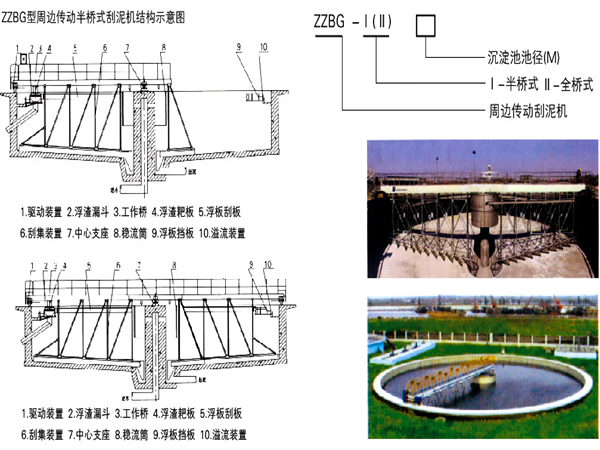

一、产品结构：
沉淀池刮泥机主要由驱动装置、主轴、栏杆、钢梁、竖向栅条、支撑、刮泥板、溢流堰板、拉杆、小刮刀、水下轴承、稳流筒、电控箱等部件组组成。

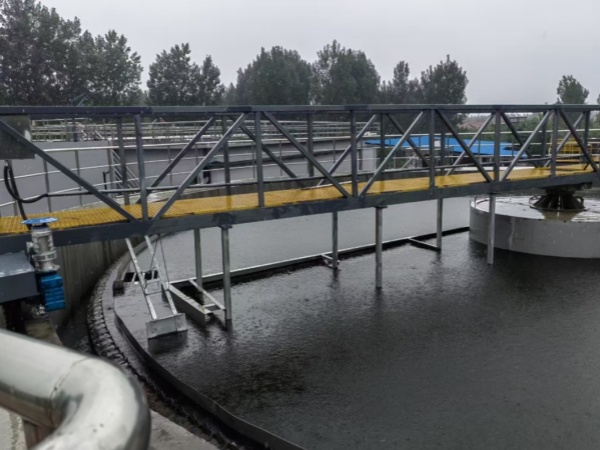

沉淀池中心传动刮泥机
二、构造及工作过程：
沉淀池刮泥机为悬挂中心传动，由带电动机立式减速器、带外齿的回转轴承、主轴、刮臂、刮板、浓集栅条、稳流筒、控制柜等组成。
刮臂在传动装置带动下绕池中心轴线旋转，刮臂上的刮板将沉积在池底的污泥由外向内推向池心集泥坑当运行过程中，由于刮板、刮臂受异物卡塞或积泥过多等意外原因导致传动过扭，在其扭矩达到设定值时，过扭保护机构动作，切断电源，自动报警停机。

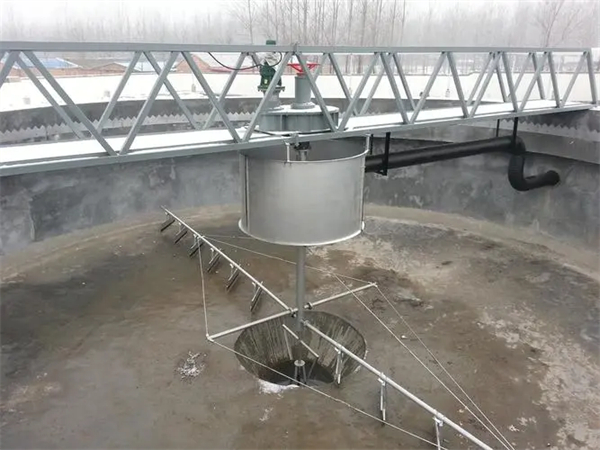

沉淀池中心传动刮泥机
三、工作原理：
原水经中心配水筒布水后呈辐射流向池子周边溢水槽，随着流速的降低，水体中的悬浮物被分离而沉降于池底，上清液通过溢流堰板由出水槽排出池外。通过减速驱动和悬挂式组件的传动，由刮板将污泥刮集到中心集泥槽，依靠静水压力或泵排出池外。采用中间进水和排泥，周边排水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置。
沉淀池刮泥机，由多台潜水无堵塞泵组成的吸、输泥系统、主梁、端梁及z驱动装置、控制柜、轨道等组成。
主梁两端梁上的驱动装置带动，沿铺设在池顶的轨道行驶，随主粱一同运动的潜污泵将沉积在池底的污泥吸取并经输泥管排至池外排泥沟。
当具有虹吸条件的沉淀池(沉淀池出水堰与排泥口位差不小于3m)在潜污泵启动排泥后切断电源，排泥万式可由泵吸切换为虹吸；不要求停止排泥时，可开断流阀，大量空气进入输泥管道，虹吸破坏，排泥即行中断。
刮泥机电气控制可根据用户需要设定设备的启、停及运行时间，可带PLC接口。
四、产品特点：
1、池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑；
2、斜交型刮泥板，连续性好、集泥的好；不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥干净，不会有浮泥现象发生。
3、池底坡比1：10，刮泥时污泥阻力可忽略不计。
4、主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。
5、操作简单，可实现远程控制。
五、适用范围
沉淀池刮泥机在沉淀池中运行，必然存在着土建结构与设备本身的配合问题。为了保证设备安装的整体质量，应在沉淀池土建施工前从设备安装的角度出发，对土建提出特殊要求，并在设备安装前核验土建结构是否满足要求，根据多年施工经验，提出以下复核重点。
1、池内径偏差不超出±20mm，其圆度不超出20mm；
2、中心柱基础顶面实际标高偏差为+10mm～-10mm；
3、池周边混凝土池壁顶面标高偏差不超出±10mm；
4、池底面周边实际标高及底面的坡度应符合图纸设计要求；
