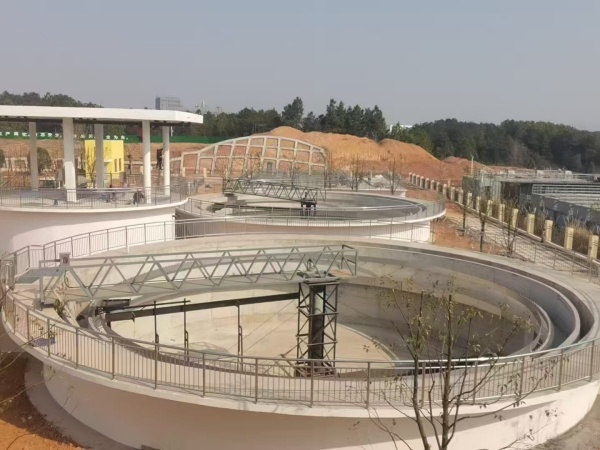

刮吸泥机是污水处理厂沉淀池的关键设备，主要用于圆形或矩形沉淀池的底部污泥收集与清除。该设备通过机械刮板与虹吸/泵吸系统的协同作用，将沉降在池底的污泥高效刮集并排出，同时可配套浮渣清除装置处理水面浮渣，是高效沉淀池污泥处理解决方案。
一、刮吸泥机选型要点
1. 基本选型参数
适用池型：圆形沉淀池（直径≤20m）或矩形沉淀池（宽度≤15m）
驱动功率：0.75-5.5kW（根据池径和污泥特性确定）
运行速度：1-3m/min（可调速设计）
排泥方式：虹吸式、静压式、泵吸式
材质配置：
水上部件：碳钢防腐或热镀锌
水下部件：304/316不锈钢
安全保护：过载保护、扭矩限制、远程报警
2. 选型专业建议
池型适配性：
圆形沉淀池推荐采用中心传动刮吸泥机
矩形沉淀池建议选择行车式刮吸泥机
污泥特性考量：
低浓度污泥（≤10000mg/L）适合虹吸式或静压式
高浓度污泥（＞10000mg/L）建议选用泵吸式
粘性污泥应考虑增设搅拌装置
材质选择指南：
市政污水：碳钢热镀锌+水下不锈钢部件
工业废水：全不锈钢配置（316L更佳）
腐蚀性环境：考虑FRP等复合材料
二、刮吸泥机工作原理
刮吸泥机由刮泥系统和吸泥系统两大部分组成，实现"机械刮集+水力抽吸"的双重污泥清除效果。
1. 主要组成部件
驱动装置：电机减速机组合，提供旋转动力
工作桥：支撑整个设备运行
刮泥系统：刮臂、刮泥板、浓缩栅条
吸泥系统：吸泥管、虹吸装置/污泥泵、排泥阀
辅助装置：稳流筒、出水堰板、浮渣清除装置（可选）
2. 工作流程
污泥刮集阶段：
驱动装置带动刮臂旋转，刮泥板将池底污泥推向集泥坑，浓缩栅条扰动污泥层提高浓缩效果。
污泥抽吸阶段：
虹吸系统形成负压抽吸污泥，或污泥泵直接抽吸污泥，污泥通过管道排至后续处理单元
浮渣处理阶段（如配备）：
旋转刮渣板收集表面浮渣，浮渣通过漏斗排出池外
上清液排放：
处理后的清水通过出水堰溢流，确保出水悬浮物达标

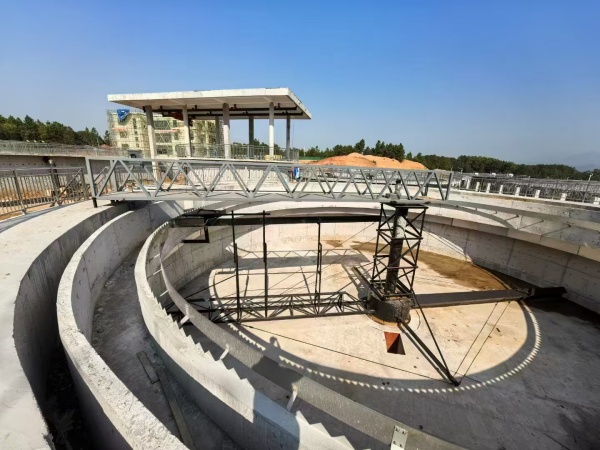

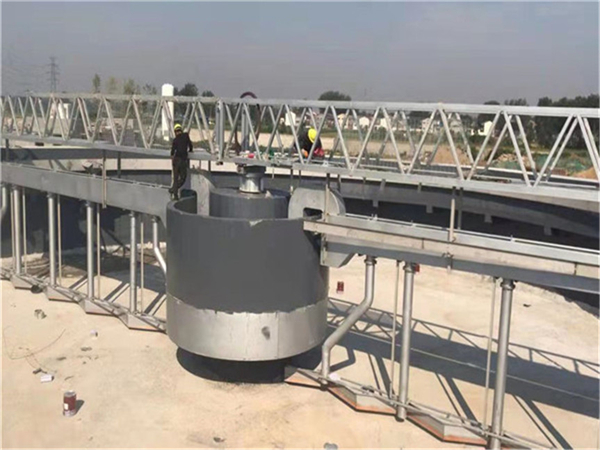

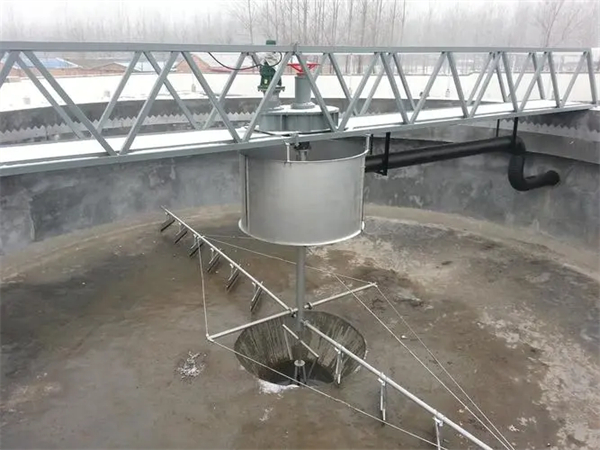

三、设备结构详解
刮吸泥机采用模块化设计，各部件协同工作确保高效运行：
1. 核心功能部件
驱动系统：
立式减速电机，回转支承轴承，扭矩保护装置
刮泥组件：
主刮臂：不锈钢方管结构
副刮臂：辅助刮泥设计
刮泥板：耐磨橡胶或不锈钢材质
吸泥系统：
吸泥管：不锈钢材质，等距布置，虹吸形成装置（或污泥泵），排泥控制阀
支撑结构：
中心立柱：承载主要荷载
工作桥：检修通道兼结构支撑
栏杆扶手：安全防护
2. 辅助功能部件
稳流系统：
稳流筒：均匀布水
导流板：控制水流方向
出水系统：
三角堰板：保证出水均匀
挡渣板：防止浮渣进入出水
电气控制：
控制柜：设备启停及保护
传感器：运行状态监测
四、设备技术特点
1. 高效污泥处理
刮吸双重作用，污泥清除效率≥95%
可调刮泥板角度，适应不同污泥特性
浓缩栅条设计提高污泥浓度10-20%
2. 节能环保设计
虹吸式设计能耗降低30-40%
优化水力条件减少药剂投加量
低转速运行，噪音＜65dB
3. 智能控制系统
PLC自动控制运行
实时监测吸泥系统真空度
故障自动报警及保护
4. 可靠耐久性能
关键部件不锈钢材质，寿命≥15年
耐磨刮泥板设计，更换周期长
模块化设计便于维护
5. 灵活适配能力
可适应不同直径沉淀池
多种排泥方式可选
可扩展浮渣清除功能
五、应用场景
刮吸泥机广泛应用于以下领域：
市政污水处理：初沉池污泥清除，二沉池污泥回流，污泥浓缩池；
工业废水处理：造纸废水，印染废水，食品加工废水；
自来水厂：沉淀池排泥，污泥浓缩处理；
其他领域：循环水处理，中水回用系统。
